ZiLの電流計暴走にピリオド？
日曜の午後…
惰眠をむさぼっていたツマものもとへ、
興奮気味にオットがやってきました。
「積算電流計の暴走の原因が 今度こそわかったかもっ」

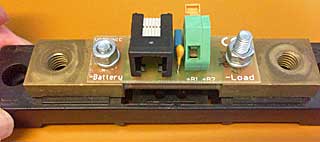

と、渡されたのが、これ。
……なにこれ？
「シャント抵抗器」
なにそれ？
「なんだとーっ 学校で習ったろう？！」
（オットとツマは出身校が同じです）
シャント抵抗器は、電圧計を使って電流を読み取るために、
精密に調整された抵抗器… だそうです (￣。￣;)

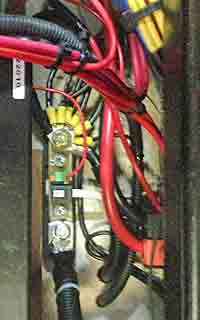

ZiLでは、バッテリーの脇に置かれています。

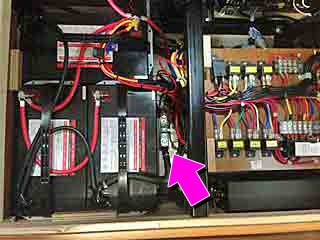

バッテリーと分電盤の間の床にねじ止めされています。
電線を外し（ショートにはくれぐれも気をつけて下さい）
一番外側のネジをとると、床からはずれます。

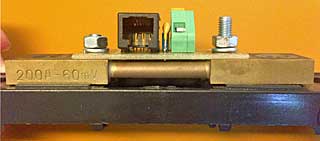

[200A ? 60mV] 200A流れると60mVの電圧になる抵抗器です。
100A流れれば30mVになります。比例します。オームの法則です。
こうして電圧の値を読めば電流がわかるわけです。
100A流れれば30mVになります。比例します。オームの法則です。
こうして電圧の値を読めば電流がわかるわけです。

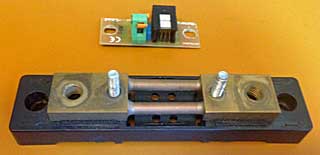

一番内側のネジを外すと、抵抗部分と積算電流計の部品に分解できます。

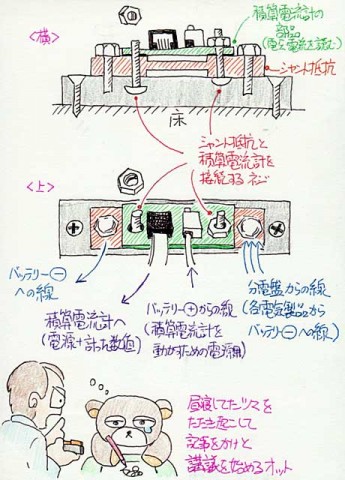

こういう構造になってます↓
シャント抵抗器と積算電流計の部品は、
この一番内側のネジで締め付けられることで、電気的にも接続されています。

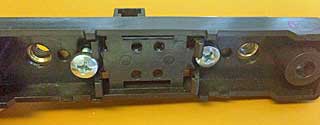

このネジが、台座の裏側で…
緩んでいたんです！ というか、裏でネジが固定されてないので
表面のナットを回せば 回るんです！
オットがいろいろいじる中で、緩めてしまったのか、
はたまた、最初から緩んでいたのかはわかりませんが、
積算電流計とシャント抵抗の接続が不安定だったと考えると
これまでの暴走の説明がつきそうな感じです。
（今までの積算電流計暴走記事）
2011年2月26日 電流・電圧計が暴走?!
電源用の線を抜いたら直った？2011年6月10日 電流・電圧計、絶賛暴走中2011年6月26日 電圧計、修理（破壊？）
積算電流計の表示側の基板にツェナーダイオードをつけてみた。2011年8月05日 電流・電圧計、再調査しただけなのに
ここで、シャント抵抗から部品をはずしてる2013年1月05日 ZiL、電流・電圧計暴走原因は…
バッテリーの電圧がおちてる＝ツマのスイッチ切り忘れ説浮上
今度こそ暴走にピリオドが打たれるといいのですが〜
